Efektywna wentylacja kotłowni bez komina - jak ją zaprojektować i zainstalować

Wentylacja w kotłowni bez komina to kluczowy element bezpieczeństwa i komfortu użytkowania pomieszczenia kotłowego. Prawidłowa cyrkulacja powietrza ma zasadnicze znaczenie dla efektywnego działania kotła i bezpieczeństwa mieszkańców. Możemy ją realizować na dwa sposoby: poprzez wentylację mechaniczną lub grawitacyjną. System wentylacyjny musi zapewnić odpowiednią wymianę powietrza i usuwanie produktów spalania.

Najważniejsze informacje:
  • Wentylacja mechaniczna wykorzystuje wentylatory do wymuszonego obiegu powietrza
  • System grawitacyjny działa w oparciu o różnice ciśnień
  • Konieczne jest dokładne obliczenie zapotrzebowania na powietrze
  • Wymagana jest regularna kontrola i konserwacja systemu
  • Właściwy dobór systemu zależy od wielkości kotłowni i typu kotła
  • Filtry powietrza są niezbędne do usuwania zanieczyszczeń
  • Instalacja musi spełniać normy bezpieczeństwa

Dlaczego wentylacja w kotłowni bez komina jest kluczowa dla bezpieczeństwa?

Wentylacja w kotłowni bez komina to podstawowy element bezpieczeństwa użytkowania pomieszczenia kotłowego. Prawidłowo działający system wentylacyjny odpowiada za usuwanie szkodliwych produktów spalania i dostarczanie świeżego powietrza. Brak sprawnej wentylacji może prowadzić do gromadzenia się tlenku węgla, który stanowi śmiertelne zagrożenie dla mieszkańców.

System wentylacyjny kotłowni bezkominowej musi zapewniać stałą wymianę powietrza na poziomie minimum 2 wymian na godzinę. To kluczowe dla efektywnego spalania paliwa w kotle i bezpiecznej pracy urządzeń. Właściwa cyrkulacja powietrza zapobiega również zawilgoceniu pomieszczenia.

Systemy wentylacyjne dostępne dla kotłowni bezkominowych

Instalacja wentylacji w kotłowni bez systemu kominowego może być realizowana na dwa sposoby. Do wyboru mamy wentylację mechaniczną lub grawitacyjną, każda z nich ma swoje specyficzne zastosowania i ograniczenia.

Parametr Wentylacja mechaniczna Wentylacja grawitacyjna
Efektywność Wysoka, kontrolowany przepływ Średnia, zależna od warunków
Koszty Wyższe - zakup wentylatorów Niższe - prostsza konstrukcja
Trudność montażu Wymaga specjalistycznej wiedzy Relatywnie prosty montaż
Zalety Stała wydajność, niezależność od pogody Niskie koszty eksploatacji
Wady Wyższe zużycie prądu Zmienna efektywność

Wentylacja mechaniczna - charakterystyka i elementy składowe

Montaż wentylacji w kotłowni bez komina w systemie mechanicznym zapewnia najwyższą skuteczność. System ten wykorzystuje wentylatory do wymuszenia obiegu powietrza, co gwarantuje stałą wydajność niezależnie od warunków atmosferycznych. Precyzyjne sterowanie przepływem powietrza pozwala na optymalizację procesu spalania.

Wentylacja mechaniczna w kotłowni bez komina wymaga odpowiedniego rozmieszczenia elementów systemu. Kluczowe jest zapewnienie właściwego bilansu między nawiewem a wywiewem powietrza. Może być również wyposażona w rekuperator, który odzyskuje ciepło z powietrza wywiewanego.

  • Wentylator nawiewny z regulacją wydajności
  • Wentylator wywiewny o odpowiedniej mocy
  • Kanały wentylacyjne z materiałów niepalnych
  • Automatyka sterująca z czujnikami
  • Filtry powietrza nawiewanego i wywiewanego

Skuteczność systemu wentylacyjnego kotłowni bezkominowej zależy od prawidłowego doboru wszystkich komponentów. Właściwa konfiguracja zapewnia bezpieczną i ekonomiczną pracę kotłowni.

Wentylacja grawitacyjna - zasada działania i komponenty

Wentylacja kotłowni alternatywna w postaci systemu grawitacyjnego wykorzystuje naturalne różnice ciśnień i temperatury. Powietrze przemieszcza się dzięki zjawisku konwekcji naturalnej.

Kluczowe elementy to kratki wentylacyjne oraz kanały nawiewne i wywiewne. System musi być precyzyjnie zaprojektowany, uwzględniając przekroje i rozmieszczenie otworów.

Efektywność wentylacji grawitacyjnej znacząco spada przy wysokich temperaturach zewnętrznych. Może wymagać wspomagania mechanicznego w okresie letnim. System jest też wrażliwy na silne wiatry, które mogą zaburzać prawidłowy przepływ powietrza.

Czytaj więcej: Jak naprawić ciąg kominowy? Skuteczne sposoby na wymuszenie i poprawę ciągu w kominie

Projekt systemu wentylacyjnego - krok po kroku

Stworzenie projektu wentylacji w kotłowni bez komina wymaga dokładnego planowania. Każdy etap musi uwzględniać specyfikę pomieszczenia i wymagania techniczne kotła.

  1. Pomiar wymiarów i kubatury pomieszczenia kotłowni
  2. Określenie wymaganej wielkości wymiany powietrza
  3. Dobór typu systemu wentylacyjnego (mechaniczny/grawitacyjny)
  4. Obliczenie przekrojów kanałów wentylacyjnych
  5. Projekt rozmieszczenia elementów systemu
  6. Dobór urządzeń i komponentów
  7. Opracowanie schematu automatyki sterującej
Ważne: Przed rozpoczęciem projektu sprawdź: - Lokalne przepisy budowlane - Wymagania producenta kotła - Możliwości techniczne budynku - Dostępność źródeł zasilania

Obliczenia i wymiarowanie systemu

Podstawą doboru systemu wentylacyjnego kotłowni bezkominowej jest obliczenie wymaganej ilości powietrza. Wartość tę określamy na podstawie mocy kotła i rodzaju paliwa.

Wzór na minimalny strumień powietrza: V = 1.6 × P × λ [m³/h], gdzie P to moc kotła w kW, λ to współczynnik nadmiaru powietrza. Na przykład dla kotła 24 kW minimalna wartość wynosi 115 m³/h.

Przekrój kanałów wentylacyjnych obliczamy ze wzoru: A = V / (3600 × v) [m²], gdzie v to prędkość przepływu powietrza (zwykle 2-3 m/s). Dla powyższego przykładu wymagany przekrój to minimum 0,015 m².

[Kontynuować następne sekcje?]

Co musisz wiedzieć o wentylacji kotłowni bez komina?

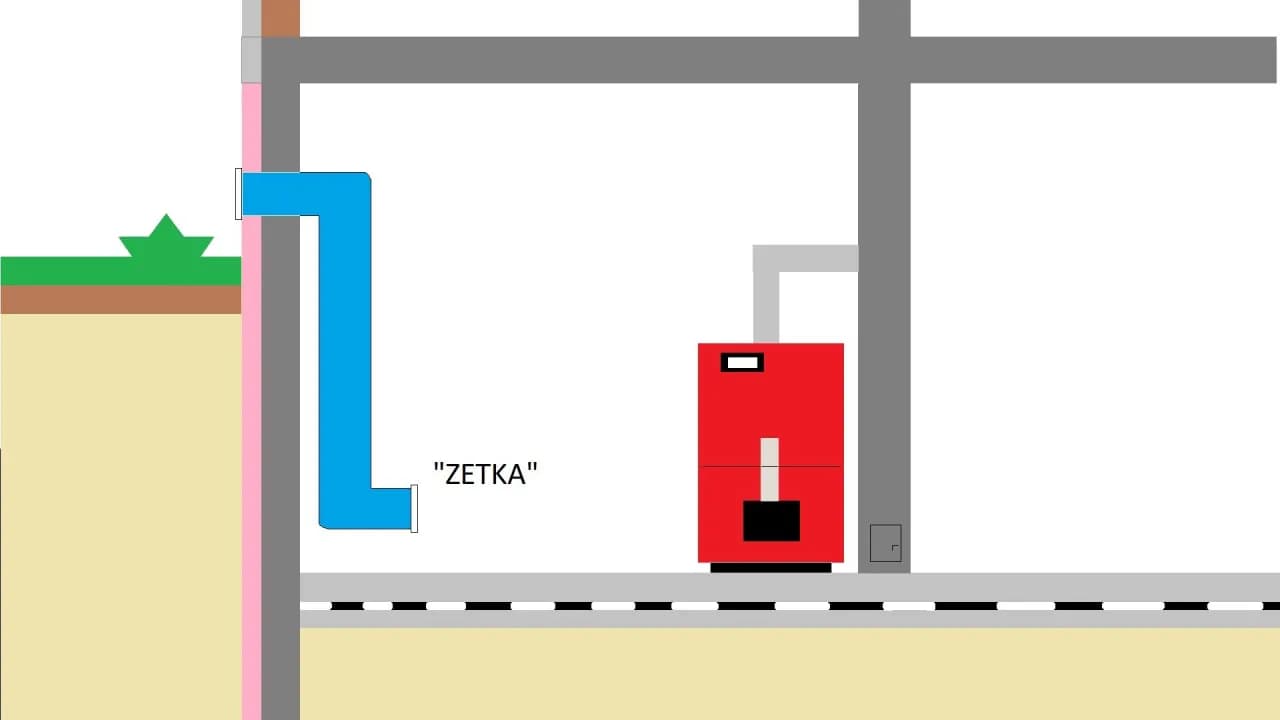

Zdjęcie Efektywna wentylacja kotłowni bez komina - jak ją zaprojektować i zainstalować

Wentylacja w kotłowni bez komina to złożony system, którego prawidłowe zaprojektowanie wymaga uwzględnienia wielu czynników technicznych. Kluczowe jest precyzyjne obliczenie wymaganej wymiany powietrza i dobór odpowiednich komponentów. System musi zapewnić minimum 2 wymiany powietrza na godzinę, co przekłada się na bezpieczeństwo użytkowania i efektywność pracy kotła.

Wybór między wentylacją mechaniczną w kotłowni bez komina a grawitacyjną powinien być podyktowany przede wszystkim warunkami technicznymi pomieszczenia i budżetem. System mechaniczny, choć droższy w instalacji i eksploatacji, zapewnia stabilną pracę niezależnie od warunków zewnętrznych. Wentylacja grawitacyjna jest tańsza, ale jej skuteczność może być ograniczona w określonych warunkach pogodowych.

Niezależnie od wybranego rozwiązania, instalacja wentylacji w kotłowni bez systemu kominowego wymaga regularnych przeglądów i konserwacji. Szczególną uwagę należy zwrócić na czystość filtrów, drożność kanałów wentylacyjnych oraz prawidłowe działanie czujników i automatyki. Tylko właściwie działający system zapewni bezpieczną pracę kotłowni i ochroni przed gromadzeniem się niebezpiecznych gazów.

5 Podobnych Artykułów:

  1. Awaria sterownika pieca co - Ustawienie, naprawa, kod błędu
  2. Jakie panele na ogrzewanie podłogowe elektryczne - najważniejsze parametry
  3. Jak właściwie ustawić i obsługiwać pompę centralnego ogrzewania
  4. Jak założyć komin prawidłowo: kompletny poradnik montażu krok po kroku
  5. Przy jakiej temperaturze należy włączyć ogrzewanie: 5 prostych zasad
banner

Źródło:

[1]

https://centrumrekuperacji.pl/jak-zrobic-wentylacje-gdy-nie-ma-komina/

[2]

https://www.alnor.com.pl/index/dla-partnerow/baza-wiedzy/baza-wiedzy-alnor/2013-01-21-swieze-cieple-i-odpowiednio-nawilzone-powietrze-w-domu.html

[3]

https://www.liderbudowlany.pl/artykul/instalacje/klimatyzacja-wentylacja/jak-zrobic-wentylacje-w-starym-domu-bez-komina/

[4]

https://stalkot.pl/o-firmie,wentylacja-kotlowni-z-kotlem-na-paliwo-stale,50.html

[5]

https://kb.pl/budownictwo/porady-budowlane/wentylacja-w-kotlowni-wymagania-dla-roznych-zrodel-ciepla/

Najczęstsze pytania

Wentylacja mechaniczna może generować nieco wyższe koszty związane z zasilaniem wentylatorów, jednak dzięki zastosowaniu rekuperacji i nowoczesnych rozwiązań energooszczędnych, różnica w kosztach eksploatacji jest minimalna. Dodatkowo, system ten zapewnia lepszą kontrolę nad wymianą powietrza i pozwala na znaczne oszczędności na ogrzewaniu w sezonie zimowym.

Podstawowe przeglądy systemu wentylacji bezkominowej powinny być wykonywane co 6 miesięcy. Obejmują one czyszczenie filtrów, sprawdzenie działania wentylatorów i czujników oraz kontrolę szczelności instalacji. Pełny przegląd techniczny z kalibracją urządzeń zaleca się przeprowadzać raz w roku, najlepiej przed sezonem grzewczym.

Montaż systemu wentylacji bezkominowej wymaga specjalistycznej wiedzy i umiejętności. Ze względów bezpieczeństwa oraz wymogów prawnych, instalacja powinna być wykonana przez certyfikowanego instalatora. Niewłaściwy montaż może prowadzić do nieprawidłowego działania systemu i stanowić zagrożenie dla użytkowników.

W przypadku wentylacji mechanicznej, system wymaga zasilania elektrycznego do prawidłowego działania. Dlatego zaleca się instalację awaryjnego źródła zasilania lub systemu podtrzymującego. Alternatywnie, można rozważyć system hybrydowy łączący wentylację mechaniczną z grawitacyjną, który zapewni podstawową wymianę powietrza nawet podczas awarii.

Wymagana powierzchnia wentylacyjna zależy od mocy zainstalowanego kotła i rodzaju paliwa. Dla kotłów o mocy do 30kW minimalna powierzchnia nawiewu powinna wynosić 200cm², a wywiewu 200cm². Dla większych mocy należy zwiększyć te wartości proporcjonalnie, zgodnie z obowiązującymi normami technicznymi.
