Podłączenie termostatu do ogrzewania podłogowego to kluczowy element zapewniający komfort cieplny w pomieszczeniu. Proces wymaga odpowiedniego przygotowania i znajomości podstawowych zasad instalacji elektrycznej. Prawidłowy montaż gwarantuje nie tylko efektywne działanie systemu, ale także bezpieczeństwo użytkowania. System składa się z termostatu, czujników oraz elementów łączących go z rozdzielaczem ogrzewania podłogowego.
Najważniejsze informacje:- Instalacja wymaga użycia odpowiednich narzędzi i materiałów elektrycznych
- Termostat należy montować na wysokości 1,4-1,5 m nad podłogą
- Do wyboru są dwa główne rodzaje termostatów: z czujnikiem powietrza lub podłogowym
- Prawidłowe podłączenie przewodów (fazowego, neutralnego i sygnałowego) jest kluczowe
- System wymaga zasilania 230V AC
- Przy większych instalacjach zalecana jest konsultacja z profesjonalistą
- Lokalizacja termostatu musi być z dala od bezpośredniego nasłonecznienia i przeciągów
Jakie narzędzia i materiały potrzebujesz do montażu termostatu
- Śrubokręt precyzyjny - niezbędny do odkręcania obudowy termostatu i mocowania przewodów
- Praska do tulejek - zapewnia prawidłowe zaciśnięcie końcówek przewodów
- Ściągacz izolacji - umożliwia precyzyjne usunięcie izolacji z przewodów
- Miernik elektryczny - pozwala sprawdzić napięcie i ciągłość obwodu
- Wiertarka z wiertłami - potrzebna do wykonania otworów montażowych
- Poziomnica - gwarantuje równe zamontowanie termostatu na ścianie
- Ołówek i miarka - do precyzyjnego oznaczenia punktów montażowych
Warto zaopatrzyć się również w dodatkowe materiały zabezpieczające. Przydatna będzie taśma izolacyjna do zabezpieczenia połączeń elektrycznych. Kołki rozporowe odpowiednie do typu ściany zapewnią stabilne mocowanie urządzenia.
Wybierz odpowiedni termostat do ogrzewania podłogowego
| Typ termostatu | Zalety | Wady |
| Z czujnikiem powietrza | Prosty montaż, niższy koszt | Mniej dokładny pomiar |
| Z czujnikiem podłogowym | Precyzyjna kontrola temperatury podłogi | Wymaga instalacji czujnika w podłodze |
| Hybrydowy | Najdokładniejszy pomiar, pełna kontrola | Wyższy koszt, skomplikowany montaż |
Przy wyborze termostatu do podłogówki zwróć uwagę na maksymalną moc obciążenia. Sprawdź również dostępne funkcje programowania i możliwość sterowania przez WiFi.
Przed zakupem upewnij się, że wybrany model jest kompatybilny z Twoim systemem ogrzewania. Sprawdź napięcie zasilania i typ wykorzystywanych siłowników.
Czytaj więcej: Jak założyć komin prawidłowo: kompletny poradnik montażu krok po kroku
Gdzie zamontować termostat aby działał prawidłowo
Montaż termostatu ogrzewania podłogowego wymaga starannego wyboru lokalizacji. Optymalna wysokość montażu to 1,4-1,5 metra nad poziomem podłogi. Miejsce powinno być łatwo dostępne dla domowników.
Najlepszym miejscem jest ściana wewnętrzna pomieszczenia. Unikaj montażu przy drzwiach wejściowych. Zwróć uwagę na dostęp do przewodów elektrycznych.
Nie montuj urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Unikaj również miejsc przy źródłach ciepła.
Przygotowanie miejsca montażu
Rozpocznij od dokładnego oznaczenia punktów montażowych na ścianie. Sprawdź przebieg przewodów elektrycznych w ścianie.
Przygotuj odpowiednie narzędzia i zabezpiecz okolice miejsca montażu. Upewnij się, że masz dostęp do zasilania.
Zabezpiecz podłogę przed pyłem i brudem podczas wiercenia. Użyj folii ochronnej do zabezpieczenia powierzchni wokół miejsca montażu. Przygotuj odpowiednie kołki rozporowe do typu ściany.
Montaż krok po kroku
- Instalacja termostatu w domu rozpoczyna się od wyłączenia zasilania w obwodzie elektrycznym
- Wykonaj otwory montażowe zgodnie z szablonem dołączonym do termostatu
- Przeprowadź przewody przez otwór w podstawie montażowej
- Zamocuj podstawę do ściany używając kołków rozporowych
- Podłącz przewody elektryczne do odpowiednich zacisków
- Zamontuj panel przedni termostatu
Podczas podłączenia sterownika ogrzewania podłogowego zwróć szczególną uwagę na oznaczenia zacisków. Każdy przewód musi być solidnie zamocowany i zabezpieczony tulejką zaciskową.
Upewnij się, że wszystkie połączenia są dokręcone z odpowiednią siłą. Sprawdź stabilność mocowania podstawy montażowej. Zachowaj odpowiedni zapas przewodów w puszce.

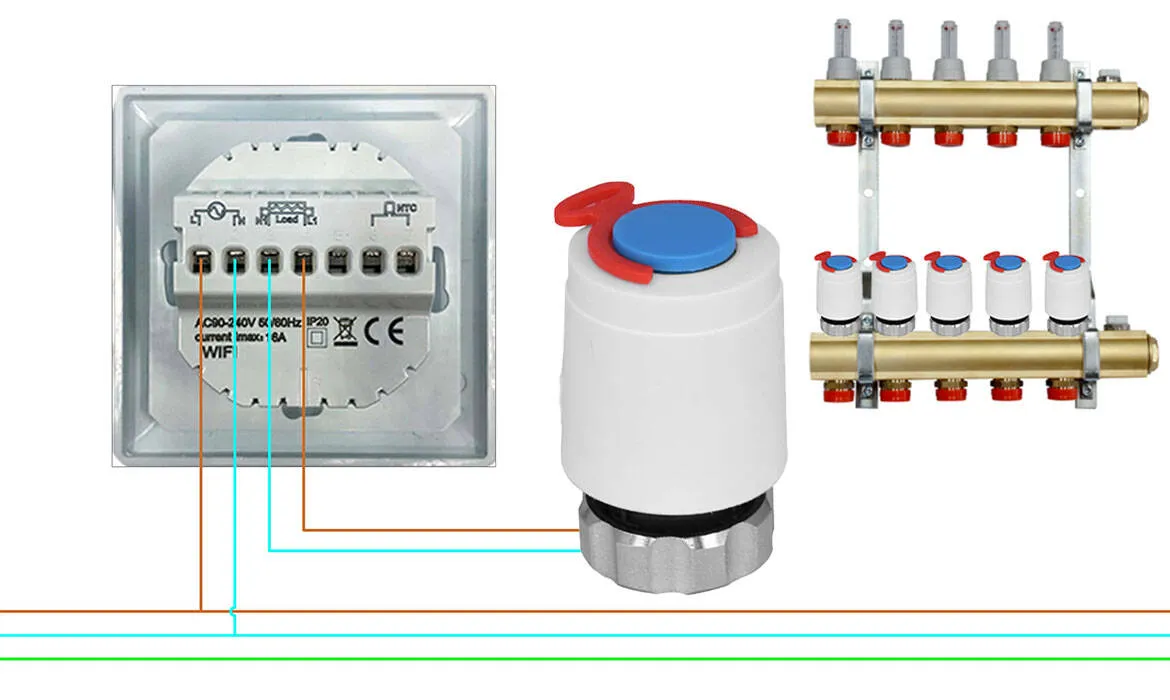

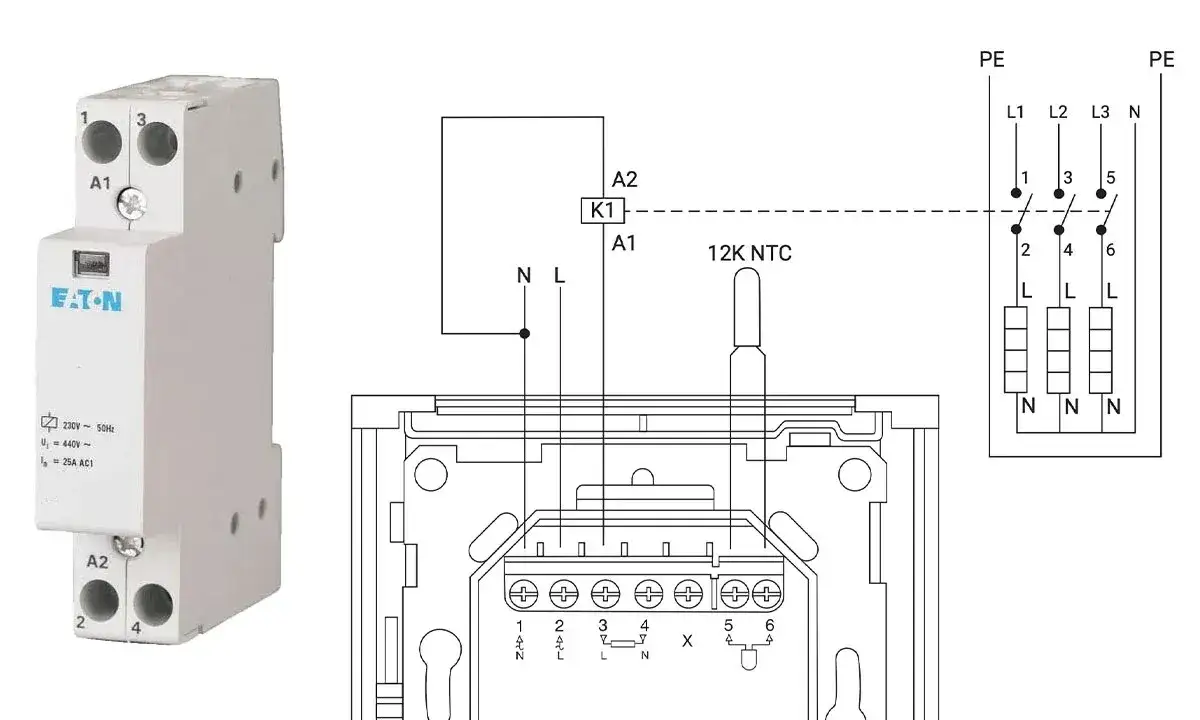

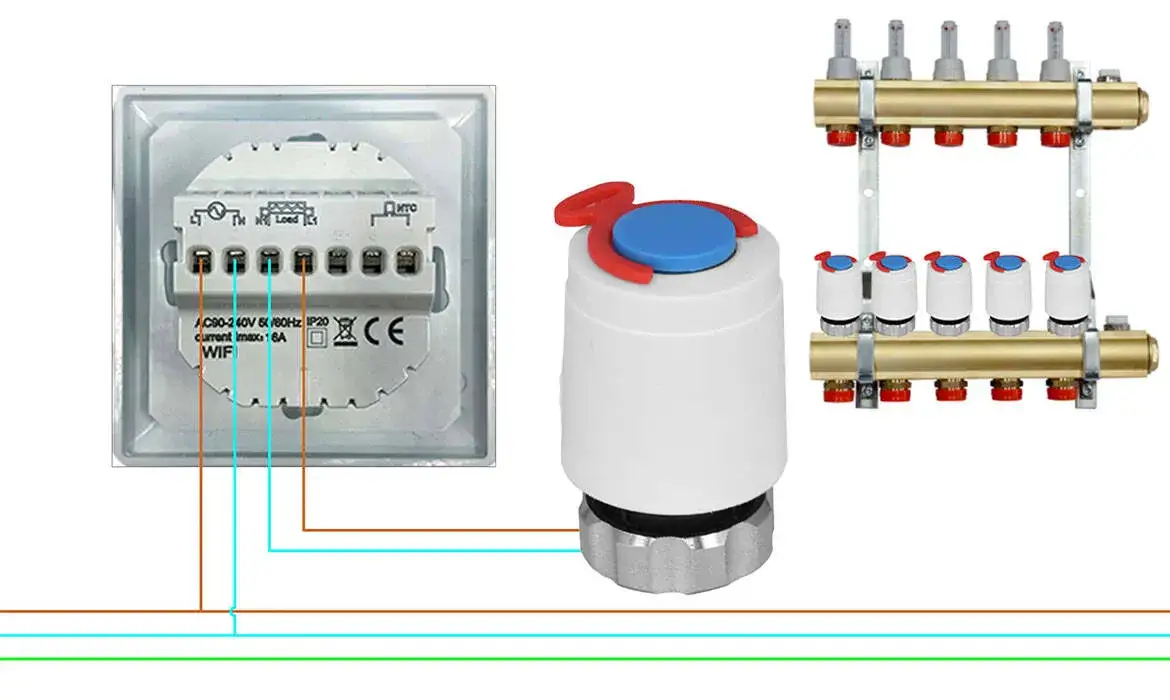

Podłączenie przewodów elektrycznych
Przewód neutralny (niebieski) podłącz do zacisku oznaczonego literą N. Przewód fazowy (brązowy) połącz z zaciskiem L.
Przewody sterujące od siłowników podłącz do zacisków zgodnie ze schematem. Zwróć uwagę na prawidłową polaryzację podłączenia czujnika temperatury.
Stosuj tulejki zaciskowe na wszystkich przewodach. Zabezpiecz połączenia taśmą izolacyjną.
Pierwsze uruchomienie i programowanie
Jak podłączyć termostat do ogrzewania podłogowego, aby działał efektywnie? Po włączeniu zasilania termostat rozpocznie procedurę kalibracji. Ustaw aktualną datę i godzinę. Wprowadź podstawowe parametry temperaturowe.
Skonfiguruj programy czasowe według swoich potrzeb. Ustaw temperaturę dla trybu dziennego i nocnego. Sprawdź działanie wszystkich przycisków sterujących.
W ustawieniach zaawansowanych możesz dostosować histerezę i czas próbkowania. Skonfiguruj limity temperatury podłogi.
Testowanie działania systemu
Wykonaj test działania wszystkich podłączonych obwodów grzewczych. Sprawdź reakcję systemu na zmianę zadanej temperatury.
Zweryfikuj działanie programów czasowych i przełączanie trybów pracy. Upewnij się, że czujnik temperatury działa prawidłowo.
Zmierz temperaturę podłogi w kilku punktach pomieszczenia. Obserwuj zachowanie systemu przez minimum 24 godziny. Skoryguj ustawienia jeśli to konieczne.
Najczęstsze błędy podczas montażu
Częstym błędem jest nieprawidłowe podłączenie przewodów zasilających. Pomylenie przewodu fazowego z neutralnym może uszkodzić urządzenie.
Montaż termostatu w niewłaściwym miejscu skutkuje niedokładnym pomiarem temperatury. Brak zabezpieczenia połączeń może prowadzić do zwarć.
Unikniesz większości problemów stosując się do instrukcji montażu. Zawsze sprawdzaj poprawność połączeń przed włączeniem zasilania. Warto dokumentować proces instalacji zdjęciami.
Kiedy wezwać fachowca
Termostat do podłogówki instalacja może wymagać pomocy specjalisty przy skomplikowanych systemach. Wezwij elektryka, jeśli nie masz pewności co do układu instalacji elektrycznej. Profesjonalista będzie niezbędny przy systemach wymagających dodatkowych przekaźników.
Pomoc fachowca jest konieczna przy problemach z kalibracją systemu. Specjalista przyda się również przy integracji z systemem inteligentnego domu. Ekspert pomoże w optymalizacji ustawień dla maksymalnej efektywności.
Nieprawidłowy montaż może prowadzić do uszkodzenia systemu grzewczego. Może też znacząco zwiększyć zużycie energii elektrycznej.
Co musisz wiedzieć o montażu termostatu
Montaż termostatu ogrzewania podłogowego to zadanie, które wymaga odpowiedniego przygotowania i precyzji. Kluczowym elementem jest właściwy dobór sprzętu oraz przestrzeganie zasad instalacji elektrycznej. Prawidłowa lokalizacja urządzenia ma znaczący wpływ na jego działanie.
Nie zapominaj o bezpieczeństwie podczas instalacji termostatu w domu. Zawsze wyłączaj zasilanie przed rozpoczęciem prac montażowych. Używaj wysokiej jakości narzędzi i materiałów elektrycznych. W przypadku wątpliwości warto skonsultować się z profesjonalistą.
Poświęć szczególną uwagę na etap programowania i testowania systemu. Dokładne dostrojenie parametrów pracy zapewni nie tylko komfort cieplny, ale także efektywne wykorzystanie energii. Regularne kontrole działania systemu pozwolą uniknąć potencjalnych problemów w przyszłości.
