Montaż czujnika temperatury w ogrzewaniu podłogowym wymaga precyzji i odpowiedniego przygotowania. To kluczowy element, który wpływa na komfort i efektywność całego systemu grzewczego. Prawidłowa instalacja gwarantuje dokładne pomiary i stabilną pracę ogrzewania. Właściwe umiejscowienie czujnika - minimum 40 cm od ściany i między żyłami grzewczymi - zapewnia optymalne działanie systemu.
Najważniejsze informacje:- Czujnik wymaga rury osłonowej o średnicy 10-12 mm
- Montaż musi odbywać się między żyłami grzewczymi
- Minimalna odległość od ściany to 40 cm
- Rura osłonowa musi być zabezpieczona przed zaprawą
- System wymaga precyzyjnego rozmieszczenia elementów
- Końcówka rury powinna mieć mosiężną zaślepkę
- Instalacja musi uwzględniać możliwość późniejszej wymiany czujnika
Co będzie potrzebne do montażu czujnika temperatury?
Do prawidłowego montażu czujnika temperatury w ogrzewaniu podłogowym potrzebne są specjalistyczne narzędzia i materiały. Ich odpowiednie przygotowanie przed rozpoczęciem prac zagwarantuje sprawną instalację czujnika temperatury podłogówki.
- Czujnik temperatury z przewodem (minimum 3m długości)
- Rura osłonowa (peszla) o średnicy 10-12 mm
- Wiertarka z końcówką do betonu
- Taśma izolacyjna wysokotemperaturowa
- Klej elastyczny do płytek
- Zaślepka mosiężna do rury osłonowej
- Multimetr do testowania połączeń
- Regulator temperatury kompatybilny z czujnikiem
- Silikonowa masa uszczelniająca
Każdy z wymienionych elementów pełni kluczową rolę w procesie montażu. Rura osłonowa i zaślepka chronią czujnik przed uszkodzeniem, podczas gdy taśma i silikon zapewniają właściwą izolację.

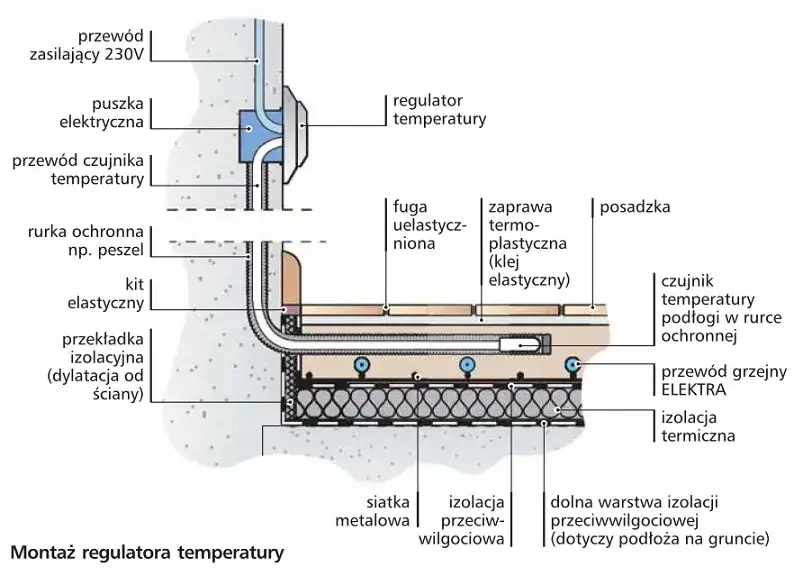

Gdzie umieścić czujnik temperatury w ogrzewaniu podłogowym?
Lokalizacja czujnika ma kluczowe znaczenie dla prawidłowego działania całego systemu ogrzewania. Sposób montażu czujnika w podłogówce musi uwzględniać odległości od ścian i elementów grzewczych. Precyzyjne umiejscowienie zapewni dokładne pomiary temperatury.
| Element | Minimalna odległość | Optymalna odległość |
| Od ściany | 40 cm | 50 cm |
| Między kablami grzewczymi | 3 cm | 5 cm |
| Od źródeł ciepła | 100 cm | 150 cm |
Zachowanie tych odległości gwarantuje wiarygodne pomiary. Unikaj montażu w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub przeciągi.
Jakie są najlepsze miejsca montażu w różnych pomieszczeniach?
W łazience montaż czujnika temperatury w ogrzewaniu podłogowym powinien uwzględniać strefy bezpieczeństwa związane z wodą. Najlepszym miejscem jest obszar między umywalką a toaletą, z dala od prysznica czy wanny.
W salonie czujnik najlepiej zamontować w centralnej części pomieszczenia, z dala od mebli i dywanów. Unikaj miejsc, gdzie planowane jest ustawienie ciężkich mebli lub sprzętu RTV.
Sypialnia wymaga umieszczenia czujnika w miejscu reprezentatywnym dla całego pomieszczenia. Najlepszym wyborem jest przestrzeń między łóżkiem a drzwiami, gdzie ruch powietrza jest stabilny.
Czytaj więcej: Jak skutecznie zrobić wentylację w kuchni bez komina: 5 sprawdzonych metod
Instrukcja montażu krok po kroku
Jak zamontować czujnik temperatury ogrzewania podłogowego zgodnie z zasadami sztuki? Poniżej przedstawiamy szczegółową instrukcję montażu.
-
Przygotowanie podłoża
Oczyść miejsce montażu z pyłu i zanieczyszczeń. Wyznacz punkt instalacji zgodnie z wcześniej ustalonymi odległościami.
-
Wykonanie otworu montażowego
Wywierć otwór o średnicy dopasowanej do rury osłonowej. Głębokość powinna być odpowiednia do umieszczenia całego czujnika z rurą.
-
Instalacja rury osłonowej
Wprowadź rurę osłonową w wywiercony otwór. Upewnij się, że jest stabilna i nie będzie się przemieszczać podczas dalszych prac.
-
Umieszczenie czujnika
Delikatnie wprowadź czujnik temperatury do rury osłonowej. Sprawdź, czy nie jest zagięty i czy sięga do końca rury.
-
Zabezpieczenie połączenia
Załóż zaślepkę mosiężną na końcówkę rury. Uszczelnij miejsce styku rury z podłożem masą silikonową.
-
Układanie okablowania
Poprowadź przewód czujnika do puszki elektrycznej. Zabezpiecz go przed uszkodzeniem podczas układania posadzki.
-
Testowanie połączenia
Sprawdź multimetrem ciągłość połączenia. Upewnij się, że czujnik działa prawidłowo przed położeniem warstwy wykończeniowej.
Jak zabezpieczyć czujnik przed uszkodzeniem?
Właściwa ochrona czujnika zaczyna się już na etapie montażu. Rura osłonowa musi być odpowiednio uszczelniona i zabezpieczona przed wnikaniem wilgoci. Używaj wyłącznie wysokiej jakości materiałów izolacyjnych.
Dodatkowym zabezpieczeniem jest prowadzenie przewodu czujnika w dodatkowej osłonie. Zabezpiecz wszystkie połączenia taśmą izolacyjną wysokotemperaturową. Unikaj ostrych zagięć kabla.

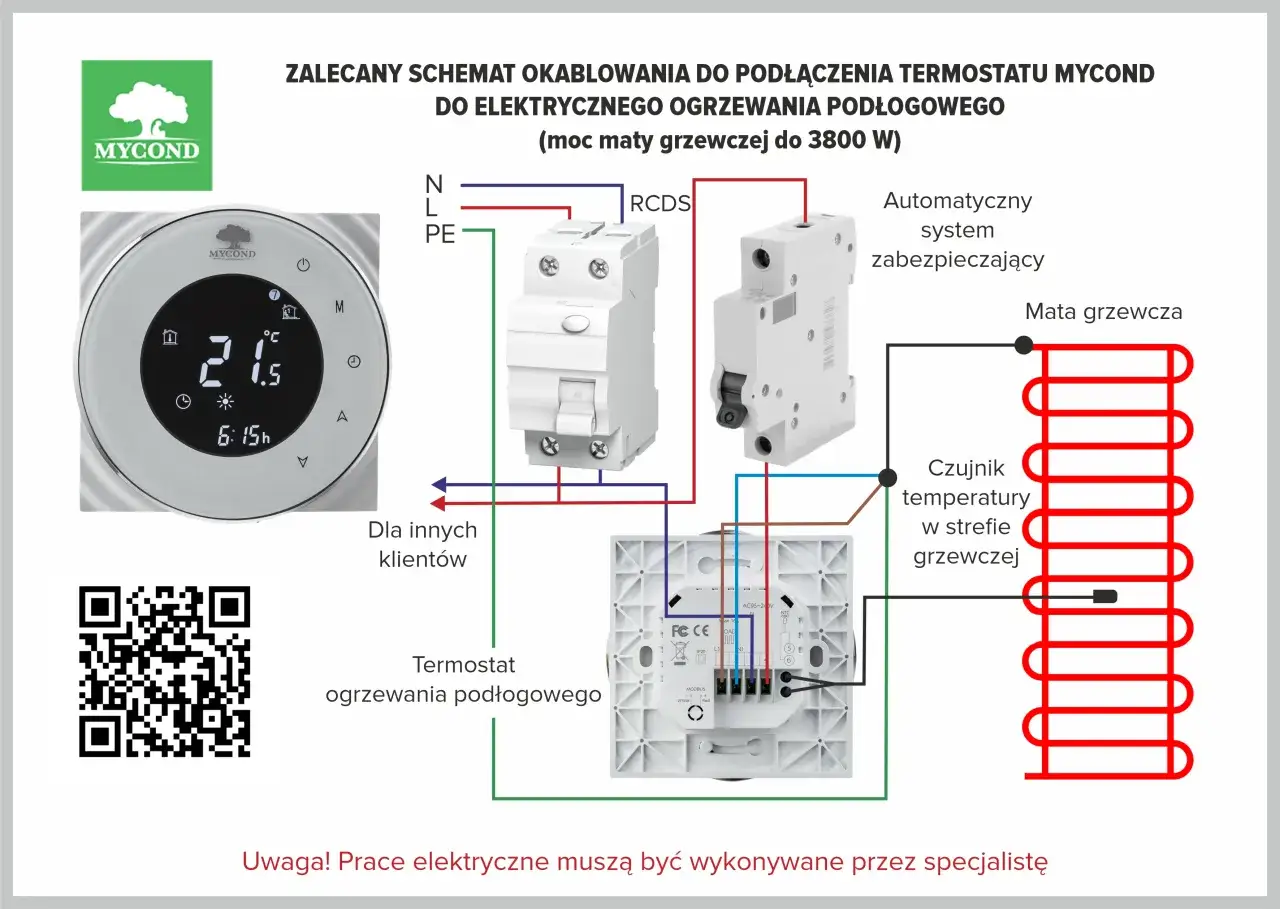

Podłączenie czujnika do regulatora temperatury
Podłączenie czujnika ogrzewania podłogowego wymaga precyzji i znajomości schematu połączeń. Przed rozpoczęciem prac upewnij się, że zasilanie jest odłączone. Sprawdź kompatybilność czujnika z regulatorem.
Przewody czujnika podłącz do odpowiednich zacisków w regulatorze. Polaryzacja przewodów zwykle nie ma znaczenia, ale zawsze sprawdź to w instrukcji producenta. Wszystkie połączenia muszą być solidne i pewne.
Po wykonaniu połączeń zabezpiecz je przed przypadkowym rozłączeniem. Używaj odpowiednich złączek i zacisków. Unikaj pozostawiania odsłoniętych przewodów.
Testowanie działania czujnika
Po zakończeniu instalacji czujnika temperatury podłogówki przeprowadź podstawowy test działania. Włącz zasilanie i sprawdź, czy regulator odczytuje temperaturę.
Wykonaj test reakcji systemu na zmiany temperatury. Obserwuj, czy regulator odpowiednio reaguje na zadane wartości.
Prawidłowo działający czujnik powinien pokazywać stabilne odczyty. Wahania temperatury nie powinny przekraczać 0,5°C w krótkim czasie. Zbyt duże skoki temperatury mogą świadczyć o problemach z instalacją.
Najczęstsze błędy podczas montażu
Podczas instalacji czujnika temperatury podłogówki łatwo o pomyłki. Poznaj najczęstsze błędy, aby ich uniknąć.
| Błąd | Konsekwencje |
| Zbyt płytkie umieszczenie czujnika | Nieprawidłowe pomiary, przegrzewanie systemu |
| Brak zabezpieczenia przed wilgocią | Korozja, awaria czujnika |
| Niewłaściwa lokalizacja | Błędne odczyty, nieefektywne ogrzewanie |
| Uszkodzenie przewodu podczas montażu | Przerwy w pomiarach, konieczność wymiany |
| Brak rury osłonowej | Brak możliwości wymiany, uszkodzenia mechaniczne |
Unikanie tych błędów znacząco wydłuża żywotność instalacji. Przestrzegaj zaleceń producenta i zasad sztuki instalatorskiej.
Skuteczny montaż czujnika temperatury - klucz do efektywnego ogrzewania podłogowego
Montaż czujnika temperatury w ogrzewaniu podłogowym wymaga starannego planowania i precyzyjnego wykonania. Kluczowe znaczenie ma wybór odpowiedniej lokalizacji - minimum 40 cm od ściany oraz zachowanie właściwych odległości od elementów grzewczych. Użycie wysokiej jakości materiałów, szczególnie rury osłonowej i zaślepki mosiężnej, znacząco wpływa na trwałość instalacji.
Najczęstsze błędy, takie jak niewłaściwe zabezpieczenie przed wilgocią czy zbyt płytkie umieszczenie czujnika, mogą prowadzić do poważnych awarii. Dlatego tak istotne jest przestrzeganie kolejności montażu i stosowanie się do zaleceń producenta. Sposób montażu czujnika w podłogówce bezpośrednio przekłada się na komfort użytkowania i efektywność całego systemu ogrzewania.
Pamiętaj o pozostawieniu zapasu przewodu w puszce elektrycznej i dokładnym testowaniu połączeń przed zakończeniem prac. Te proste czynności mogą zaoszczędzić wielu problemów w przyszłości i zapewnić długotrwałe, bezawaryjne działanie systemu ogrzewania podłogowego.
