Łączenie ogrzewania podłogowego z grzejnikami jest możliwe, ale wymaga odpowiedniego podejścia technicznego. Głównym wyzwaniem jest różnica temperatur roboczych - podłogówka działa w zakresie 30-40°C, podczas gdy grzejniki potrzebują 60-70°C. System można połączyć na kilka sposobów, z których najpopularniejszym jest wykorzystanie zaworu mieszającego, który pozwala na kontrolę temperatury w obu obiegach.
Prawidłowe połączenie tych systemów wymaga zastosowania specjalnych komponentów i dokładnego planowania. Kluczowe znaczenie ma dobór odpowiednich elementów regulacyjnych, które zapewnią bezpieczną i efektywną pracę całej instalacji.
Najważniejsze informacje:- Ogrzewanie podłogowe i grzejniki działają na różnych temperaturach roboczych
- Do połączenia systemów niezbędny jest zawór mieszający lub rozdzielacz
- Konieczne jest zastosowanie ogranicznika temperatury powrotu (zawór RTL)
- System można połączyć na 4 różne sposoby, w zależności od potrzeb
- Połączenie systemów zwiększa elastyczność ogrzewania, ale wymaga dodatkowych nakładów
- Prawidłowa instalacja zapewnia efektywne działanie obu systemów grzewczych
Różnice między ogrzewaniem podłogowym a grzejnikowym
Ogrzewanie podłogowe działa w zakresie niższych temperatur, zazwyczaj między 30-40°C. System ten wykorzystuje całą powierzchnię podłogi do emisji ciepła. Dzięki temu ciepło rozprowadzane jest równomiernie po całym pomieszczeniu, zapewniając wysoki komfort użytkowania.
Tradycyjne grzejniki pracują w znacznie wyższych temperaturach, sięgających 60-70°C. Używają one konwekcji do ogrzewania powietrza, co powoduje jego cyrkulację w pomieszczeniu. To sprawia, że pomieszczenie nagrzewa się szybciej, ale mniej równomiernie niż przy ogrzewaniu podłogowym.
Co będzie potrzebne do połączenia systemów?
Połączenie ogrzewania podłogowego z grzejnikiem wymaga specjalistycznych elementów instalacyjnych. Dobór odpowiednich komponentów jest kluczowy dla bezpiecznego i efektywnego działania systemu. Przed rozpoczęciem prac warto przygotować wszystkie niezbędne elementy.
- Zawór mieszający - reguluje temperaturę wody w obiegu podłogowym
- Rozdzielacz - umożliwia rozdział i kontrolę przepływu w obiegach grzewczych
- Zawór RTL (ogranicznik temperatury powrotu) - chroni instalację przed przegrzaniem
- Pompa cyrkulacyjna - zapewnia prawidłowy przepływ wody w systemie
- Czujniki temperatury - monitorują parametry pracy instalacji
- Rury PEX lub miedziane - do wykonania połączeń
- Złączki i kształtki - elementy łączące komponenty systemu
- Sterownik - zarządza pracą całego układu grzewczego

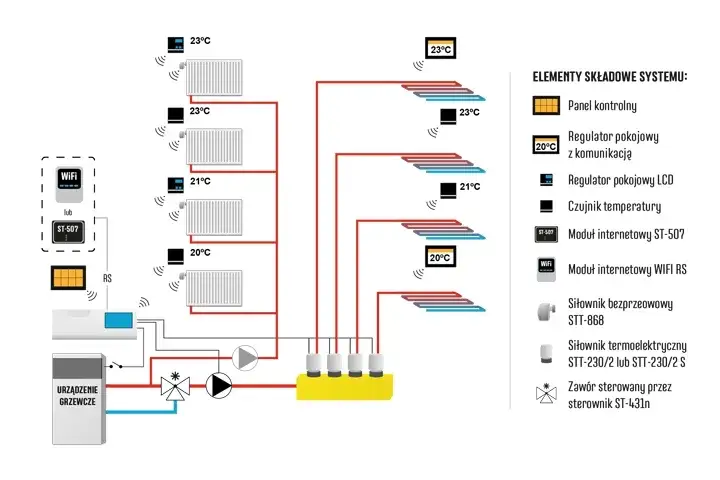

Metody podłączenia ogrzewania podłogowego do grzejnika
Instalacja ogrzewania podłogowego z kaloryferów może być wykonana na kilka sposobów. Każda metoda ma swoje zalety i ograniczenia, które należy rozważyć przed wyborem odpowiedniego rozwiązania.
| Metoda | Zalety | Wady |
|---|---|---|
| Przez rozdzielacz | Prosta instalacja, niskie koszty | Ograniczona kontrola temperatur |
| Z zaworem mieszającym | Dokładna regulacja, wysoka efektywność | Wyższy koszt, złożona instalacja |
| Z ogranicznikiem temperatury | Bezpieczna praca, ochrona instalacji | Dodatkowy element do konserwacji |
| Połączenie równoległe | Niezależna praca systemów | Trudniejszy montaż, wyższe koszty |
Jak krok po kroku wykonać instalację?
Montaż ogrzewania podłogowego z grzejnika wymaga dokładnego planowania i precyzyjnego wykonania. Prawidłowa instalacja gwarantuje bezpieczne i efektywne działanie połączonego systemu.
- Etap 1: Ocena istniejącej instalacji - sprawdzenie parametrów technicznych grzejników i możliwości podłączenia podłogówki
- Etap 2: Montaż rozdzielacza - instalacja w centralnym punkcie, zapewniając łatwy dostęp
- Etap 3: Instalacja zaworu mieszającego - podłączenie do głównego obiegu grzewczego
- Etap 4: Układanie rur ogrzewania podłogowego - zgodnie z projektem, z zachowaniem odpowiednich odstępów
- Etap 5: Podłączenie systemu sterowania - instalacja czujników i programowanie sterownika
- Etap 6: Przeprowadzenie prób szczelności i pierwszego uruchomienia - kontrola wszystkich parametrów
Regulacja temperatury w połączonym systemie
Połączenie podłogówki z grzejnikiem wymaga precyzyjnej regulacji temperatur. System sterowania musi uwzględniać różne wymagania temperaturowe obu instalacji.
Kluczowe znaczenie ma prawidłowe ustawienie zaworu mieszającego. Ten element zapewnia odpowiednią temperaturę wody dla ogrzewania podłogowego, jednocześnie utrzymując wysoką temperaturę w grzejnikach.
Na co zwrócić uwagę przy łączeniu systemów?
Największym wyzwaniem przy podłączeniu grzejnika do ogrzewania podłogowego jest różnica temperatur roboczych. Należy zastosować odpowiednie zabezpieczenia przed przegrzaniem podłogówki. Regularna kontrola parametrów pracy jest kluczowa dla bezpieczeństwa całej instalacji.
Istotne jest również właściwe odpowietrzenie całego układu. Powietrze w instalacji może powodować nierównomierną pracę systemu oraz zwiększać zużycie energii. Warto zainstalować automatyczne odpowietrzniki w najwyższych punktach instalacji.
Efektywność energetyczna połączonego systemu
Prawidłowo wykonana instalacja ogrzewania podłogowego z kaloryferów może znacząco obniżyć koszty ogrzewania. Wykorzystanie niższych temperatur w ogrzewaniu podłogowym zmniejsza straty ciepła. Automatyka pogodowa dodatkowo optymalizuje pracę całego systemu.
System połączony pozwala wykorzystać zalety obu rodzajów ogrzewania. Szybkie dogrzewanie pomieszczeń grzejnikami można połączyć z ekonomiczną pracą ogrzewania podłogowego. Możliwe jest osiągnięcie nawet 15% oszczędności w porównaniu z tradycyjnym systemem grzejnikowym.
Kiedy warto skonsultować się z fachowcem?
Profesjonalna pomoc jest niezbędna przy projektowaniu jak podłączyć ogrzewanie podłogowe z grzejnika. Specjalista pomoże dobrać odpowiednie komponenty i zaplanować całą instalację.
Wsparcie fachowca jest kluczowe przy pierwszym uruchomieniu systemu. Precyzyjna regulacja parametrów pracy wymaga specjalistycznej wiedzy i doświadczenia.
Koszt połączenia systemów ogrzewania
Całkowity koszt montażu ogrzewania podłogowego z grzejnika zależy od wielkości instalacji i wybranych komponentów. Średni koszt dla domu o powierzchni 100m² waha się między 8000 a 15000 zł. Inwestycja zwraca się zazwyczaj w ciągu 3-5 lat dzięki niższym kosztom ogrzewania.
| Element | Szacunkowy koszt |
|---|---|
| Zawór mieszający z siłownikiem | 800-1200 zł |
| Rozdzielacz (8 sekcji) | 1500-2000 zł |
| Sterownik z czujnikami | 1000-1500 zł |
| Rury i złączki | 2000-3000 zł |
| Robocizna | 2500-4000 zł |
Skuteczne i bezpieczne łączenie systemów grzewczych - co musisz wiedzieć?
Połączenie ogrzewania podłogowego z grzejnikami wymaga starannego planowania i odpowiedniego sprzętu. Kluczowe jest zastosowanie zaworu mieszającego oraz rozdzielacza, które pozwalają na bezpieczną integrację systemów pracujących w różnych temperaturach.
Koszt instalacji, wynoszący od 8000 do 15000 zł, zwraca się dzięki oszczędnościom energii sięgającym nawet 15%. Profesjonalny montaż i regularna kontrola parametrów pracy są niezbędne dla zapewnienia efektywności i bezpieczeństwa całego systemu.
Wybierając metodę połączenia, warto skonsultować się z fachowcem, który dobierze optymalne rozwiązanie dla konkretnej instalacji. System połączony oferuje zalety obu rodzajów ogrzewania: szybkie nagrzewanie z grzejników i ekonomiczną pracę ogrzewania podłogowego.
