Projektowanie ogrzewania podłogowego to kompleksowy proces techniczny, który wymaga dokładnego planowania i wiedzy specjalistycznej. System ten zapewnia równomierne rozprowadzanie ciepła w pomieszczeniach. To rozwiązanie zyskuje na popularności w nowoczesnym budownictwie. Właściwie zaprojektowane ogrzewanie podłogowe przekłada się na wyższy komfort użytkowania i niższe koszty eksploatacji.
Najważniejsze informacje:- Projekt wymaga szczegółowej analizy potrzeb cieplnych budynku
- Kluczowe jest wykonanie dokładnych obliczeń zapotrzebowania na ciepło (OZC)
- System musi uwzględniać rodzaj wykończenia podłogi
- Profesjonalny projekt minimalizuje ryzyko błędów wykonawczych
- Dokumentacja techniczna zawiera rzuty i schematy instalacji
- Właściwy dobór źródła ciepła ma zasadniczy wpływ na efektywność systemu
- Montaż wymaga przestrzegania szczegółowych wytycznych technicznych
Co musisz wiedzieć zanim zaprojektujesz ogrzewanie podłogowe
Jak zaprojektować ogrzewanie podłogowe to proces wymagający szczegółowej wiedzy technicznej. System składa się z warstw izolacyjnych, rur grzewczych oraz jastrychu. Efektywne działanie instalacji zależy od prawidłowego doboru wszystkich komponentów.
Projekt instalacji ogrzewania podłogowego musi uwzględniać specyfikę budynku i preferencje użytkowników. Kluczową rolę odgrywa właściwy dobór mocy grzewczej. Podstawą jest wykonanie szczegółowych obliczeń strat ciepła.
Niezbędne obliczenia i pomiary przed projektowaniem
Przed rozpoczęciem projektu ogrzewania podłogowego należy wykonać szereg pomiarów i obliczeń. To fundament prawidłowo działającego systemu.
| Rodzaj pomiaru | Sposób wykonania | Znaczenie |
|---|---|---|
| Powierzchnia pomieszczeń | Dokładny pomiar laserowy | Określenie wielkości pętli grzewczych |
| Straty ciepła | Obliczenia OZC | Dobór mocy systemu |
| Opór cieplny posadzki | Analiza materiałów | Efektywność przekazywania ciepła |
Interpretacja wyników pomiarów wymaga znajomości norm technicznych. Każdy parametr ma wpływ na końcową efektywność systemu.
Analiza otrzymanych danych pozwala określić wymaganą moc grzewczą. Na tej podstawie dobiera się rozstaw rur i temperaturę zasilania.
Jak obliczyć zapotrzebowanie na ciepło
Precyzyjne obliczenia ogrzewania podłogowego to podstawa efektywnego systemu. Do określenia zapotrzebowania na ciepło stosuje się wzór Q = U × A × ΔT.
Współczynnik przenikania ciepła (U) zależy od konstrukcji przegród. Dla standardowych ścian zewnętrznych wartość U wynosi około 0,2 W/(m²×K).
Różnica temperatur (ΔT) to kluczowy parametr w obliczeniach. W przypadku pomieszczeń mieszkalnych przyjmuje się zazwyczaj temperaturę wewnętrzną 20°C.
- Q = U × A × ΔT (całkowite straty ciepła)
- q = Q/A (gęstość strumienia cieplnego)
- T = Q × L × R (spadek temperatury)
- V = Q/(c × ρ × ΔT) (przepływ wody)
- L = A/T (długość pętli grzewczej)
Czytaj więcej: Jak właściwie podłączyć kozę do komina - kompletny przewodnik bezpiecznej instalacji
Projektowanie pętli grzewczych
System ogrzewania podłogowego projekt wymaga precyzyjnego rozplanowania pętli. Pojedyncza pętla nie powinna przekraczać 100 metrów długości. Optymalna powierzchnia jednej pętli to maksymalnie 15m².
Projektując układ pętli, należy uwzględnić rozmieszczenie mebli i stałych elementów wyposażenia. Ważne jest zachowanie odpowiednich odległości od ścian i pionów instalacyjnych. Każde pomieszczenie powinno mieć niezależną pętlę grzewczą.
Rozstaw rur ogrzewania podłogowego zależy od wymaganej mocy grzewczej. Standardowy rozstaw to 10-30 cm.
Strefy brzegowe wymagają zagęszczenia rozstawu rur do 5-10 cm. Projektuje się je przy przegrodach o zwiększonych stratach ciepła, np. przy oknach tarasowych. Szerokość strefy brzegowej wynosi zazwyczaj 1 metr.
Rozmieszczenie rur w pomieszczeniach
Układ ślimakowy zapewnia najbardziej równomierny rozkład temperatury. Jest szczególnie polecany w pomieszczeniach o regularnym kształcie.
Układ meandrowy jest prostszy w wykonaniu i sprawdza się w małych pomieszczeniach. Wymaga jednak wyższej temperatury zasilania.
| Układ | Zalety | Wady |
|---|---|---|
| Ślimakowy | Równomierna temperatura, niższa temperatura zasilania | Trudniejszy montaż, więcej łuków |
| Meandrowy | Łatwy montaż, mniej łuków | Mniej równomierny rozkład temperatury |
Dobór materiałów i komponentów systemu
W projekcie instalacji ogrzewania podłogowego kluczowy jest wybór odpowiednich rur. Najczęściej stosuje się rury PEX/AL/PEX o średnicy 16-17mm, które zapewniają optymalną trwałość i przewodność cieplną.
Izolacja termiczna musi spełniać wymagania normy PN-EN 1264. Dla pomieszczeń nad gruntem stosuje się płyty o grubości minimum 30mm, a nad pomieszczeniami nieogrzewanymi minimum 50mm.
System mocowania rur powinien zapewniać stabilne utrzymanie założonego rozstawu. Najpopularniejsze są systemowe płyty styropianowe z wypustkami lub listwy montażowe z klipsami.
Rozdzielacze należy dobrać do liczby i wielkości pętli grzewczych. Standardowy rozdzielacz obejmuje od 2 do 12 obwodów. Każda pętla wymaga zaworu regulacyjnego i odpowietrznika.
Jakie źródło ciepła wybrać
Pompa ciepła to idealne rozwiązanie do ogrzewania podłogowego. Pracuje efektywnie przy niskich temperaturach zasilania 35-40°C. Pozwala to na osiągnięcie wysokich współczynników COP.
Kocioł kondensacyjny również sprawdzi się w systemie podłogowym. Wymaga zastosowania układu mieszającego do obniżenia temperatury zasilania. Współpraca z automatyką pogodową zwiększa efektywność systemu.
Temperatura zasilania nie powinna przekraczać 55°C. Optymalna temperatura to 35-45°C.
Typowe błędy przy projektowaniu ogrzewania podłogowego
Jak zrobić ogrzewanie podłogowe bez błędów? Kluczowa jest świadomość najczęstszych pułapek projektowych. Ich uniknięcie zapewni efektywne działanie systemu.
- Zbyt długie pętle grzewcze (powyżej 100m) - powodują duże opory przepływu
- Nieprawidłowy rozstaw rur - skutkuje nierównomiernym rozkładem temperatury
- Brak stref brzegowych przy dużych przeszkleniach
- Niedoszacowanie strat ciepła - system nie zapewni komfortu cieplnego
- Zbyt wysoka temperatura zasilania - zwiększa koszty eksploatacji
- Brak dylatacji - ryzyko pęknięć wylewki
- Nieuwzględnienie rodzaju wykończenia podłogi w obliczeniach
Dokumentacja techniczna projektu

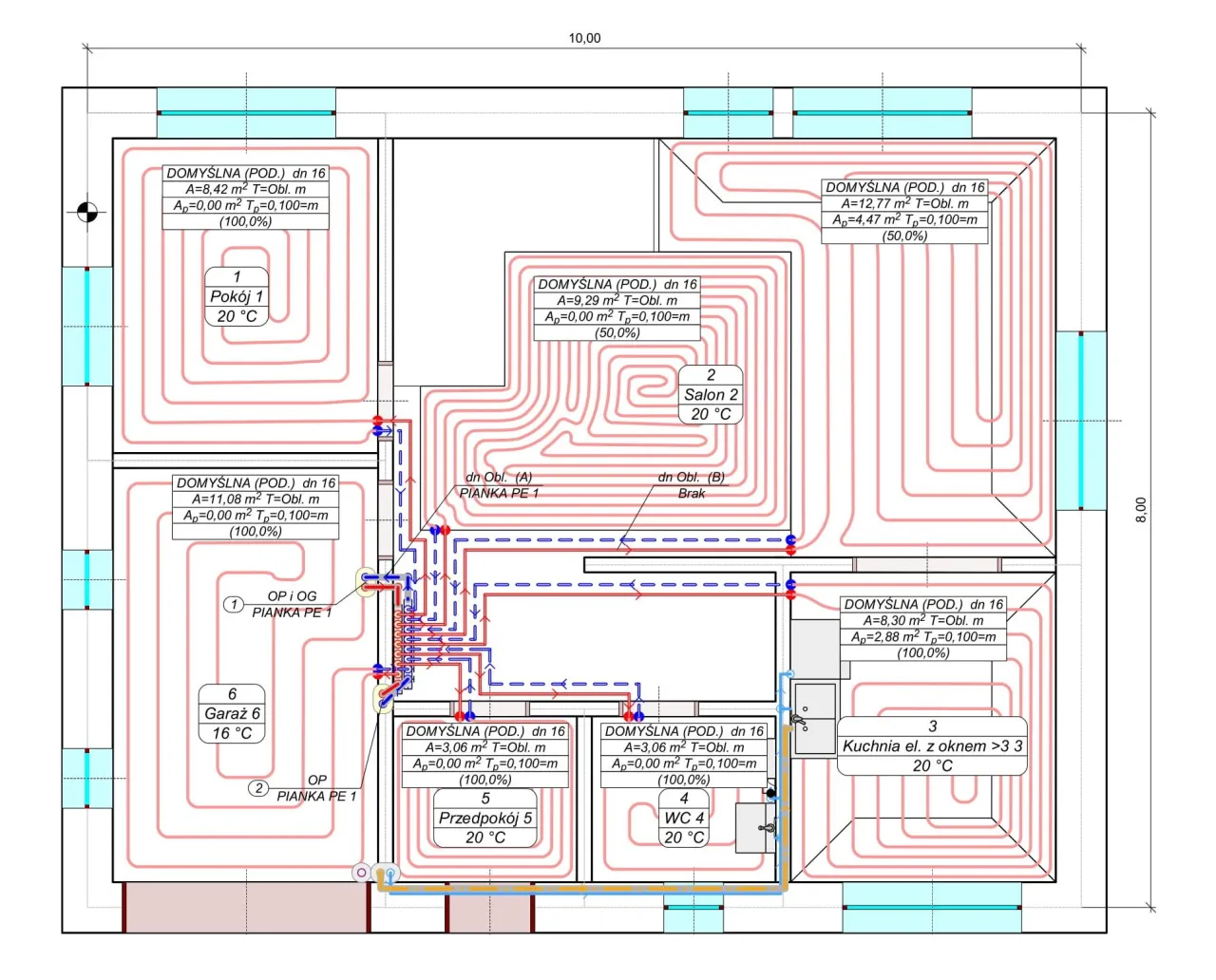

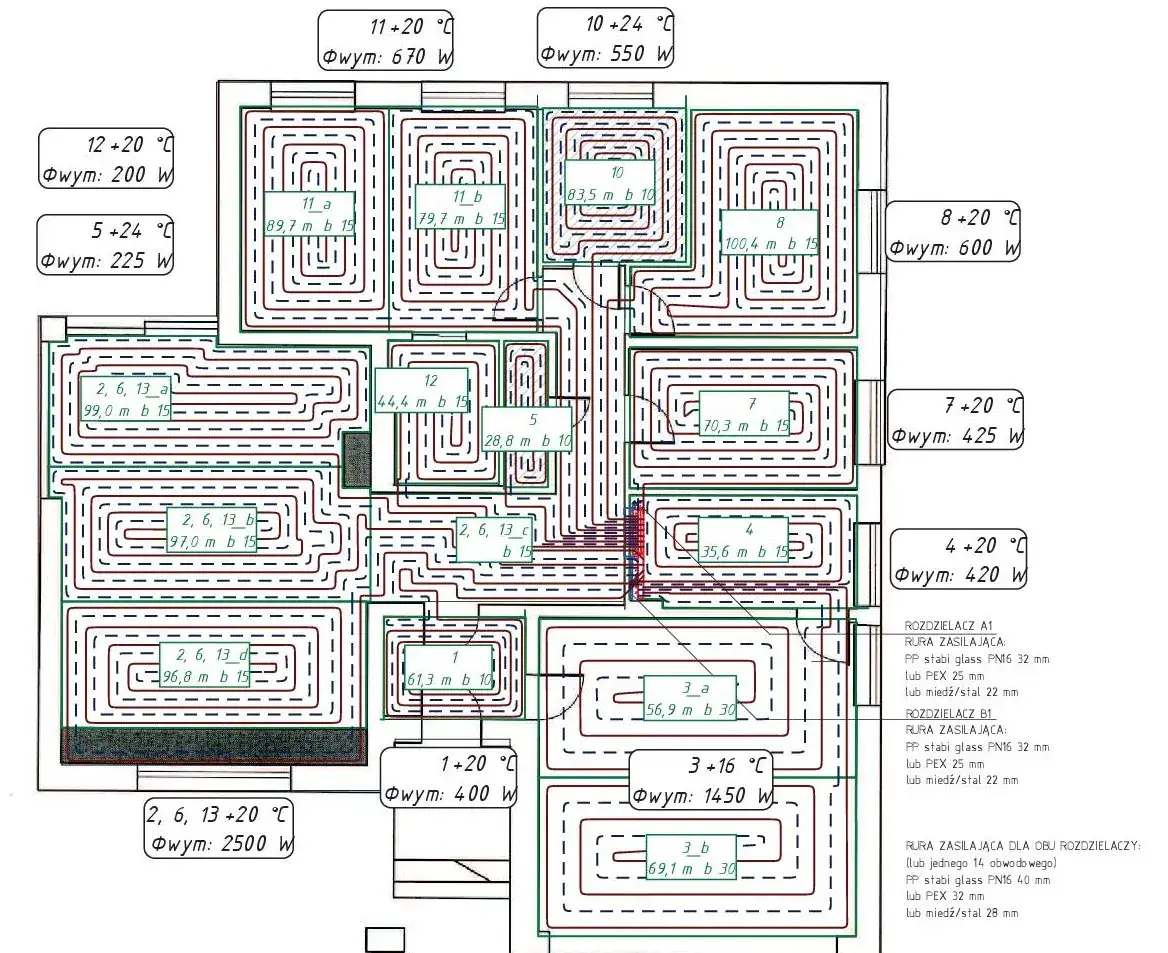

Projekt ogrzewania podłogowego wymaga szczegółowej dokumentacji. Podstawą są rzuty kondygnacji z naniesionymi trasami pętli grzewczych.
Dokumentacja musi zawierać obliczenia hydrauliczne i cieplne. Konieczne jest również zestawienie materiałów oraz specyfikacja techniczna urządzeń.
Schematy techniczne powinny obejmować rozdzielacze i źródło ciepła. Ważne jest przedstawienie szczegółów połączeń i węzłów. Dokumentacja musi zawierać także przekroje przez przegrody z układem warstw.
Kompleksowe wytyczne projektowania ogrzewania podłogowego
Projekt ogrzewania podłogowego to wieloetapowy proces, który wymaga szczegółowej analizy technicznej i precyzyjnych obliczeń. Kluczowe znaczenie ma właściwe określenie zapotrzebowania na ciepło oraz staranne rozplanowanie pętli grzewczych w każdym pomieszczeniu.
Sukces instalacji zależy od prawidłowego doboru komponentów i materiałów. Szczególną uwagę należy zwrócić na wybór odpowiedniego źródła ciepła, właściwy rozstaw rur oraz zastosowanie stref brzegowych przy przeszkleniach. System ogrzewania podłogowego musi być dostosowany do specyfiki budynku i preferencji użytkowników.
Profesjonalna dokumentacja techniczna, uwzględniająca wszystkie aspekty projektu instalacji ogrzewania podłogowego, stanowi podstawę bezproblemowego montażu i efektywnego działania systemu. Unikanie typowych błędów projektowych oraz przestrzeganie norm i przepisów gwarantuje komfort cieplny i optymalne koszty eksploatacji.
